Deze ronde koeltoren is een industriële koelunit die wordt gebruikt om warmte uit circulerend water af te voeren.
Kernprestaties
De tegenstroom-structuur in combinatie met een axiale ventilator zorgt voor een stabiele koelefficiëntie tijdens continu gebruik.
De gespreide lay-out van de wateropvang verbetert de waterdistributiebalans in de toren.
De door een riem-aangedreven transmissiestructuur ondersteunt een stabiele werking van koelcirculatiesystemen op de lange- termijn.
Structurele bescherming
Versterkt frame
Het modulaire FRP-torenlichaam in combinatie met versterkte ondersteuningsstructuren verbetert de algehele stabiliteit in grootschalige technische omgevingen-.
Corrosiebescherming
Gegalvaniseerde stalen steunen en een oppervlaktecoating met gelhars helpen de corrosie-impact te verminderen tijdens langdurig -gebruik buitenshuis.
FRP-structuur
FRP-materialen combineren structurele sterkte met een lager gewicht, waardoor transport en installatie op locatie praktischer worden voor grote apparatuurprojecten.
Technische specificaties
|
Item |
Inhoud |
Waarde |
Opmerkingen |
|
Basisspecificaties |
Type koeltoren |
Ronde tegenstroomtoren |
|
|
Model |
AYD-350T |
||
|
Circulerende waterstroom |
273.24 m3/h |
||
|
Inlaattemperatuur/uitlaattemperatuur |
37 graden/32 graden |
||
|
DB/WB |
31,5 graden/27 graden |
||
|
Koelcapaciteit |
1.366.200 kcal/uur |
||
|
Geluidswaarde |
65dB(A) |
||
|
Voeding |
380V/3P/50Hz |
||
|
Watervereiste |
PH=6-8 |
||
|
Ontwerpspecificaties |
Luchtwaterschaal |
1,48 kg/kg |
|
|
Vliegend waterverlies |
Kleiner dan of gelijk aan 0,05‰ |
||
|
Verdampingsverlies |
Kleiner dan of gelijk aan 8,33‰ |
||
|
Netto/loopgewicht |
1800/3970KG |
||
|
Specificaties motorventilator |
Type ventilator |
Axiale-stroming |
|
|
Luchtvolume |
163,944m3/h |
||
|
toerental |
320 tpm |
||
|
Ventilatordiameter (Φ) |
2400 mm |
||
|
Hoeveelheid ventilator |
1set |
4 stks/set |
|
|
Rijmodus |
riem |
||
|
Motorvermogen |
7,5 kW |
||
|
Begin manier |
Y-△ |
||
|
Hoofdafmeting |
Grootte van de inlaatpijp (DN) |
200 mm |
|
|
Afmeting uitlaatpijp (DN) |
200 mm |
||
|
Overloop / afvoerpijp (DN) |
80 mm/80 mm |
||
|
Vlottergrootte (DN) |
25 mm |
||
|
Materiaal |
Sprinklersysteem |
P.V.C |
|
|
Instappen |
FRP |
||
|

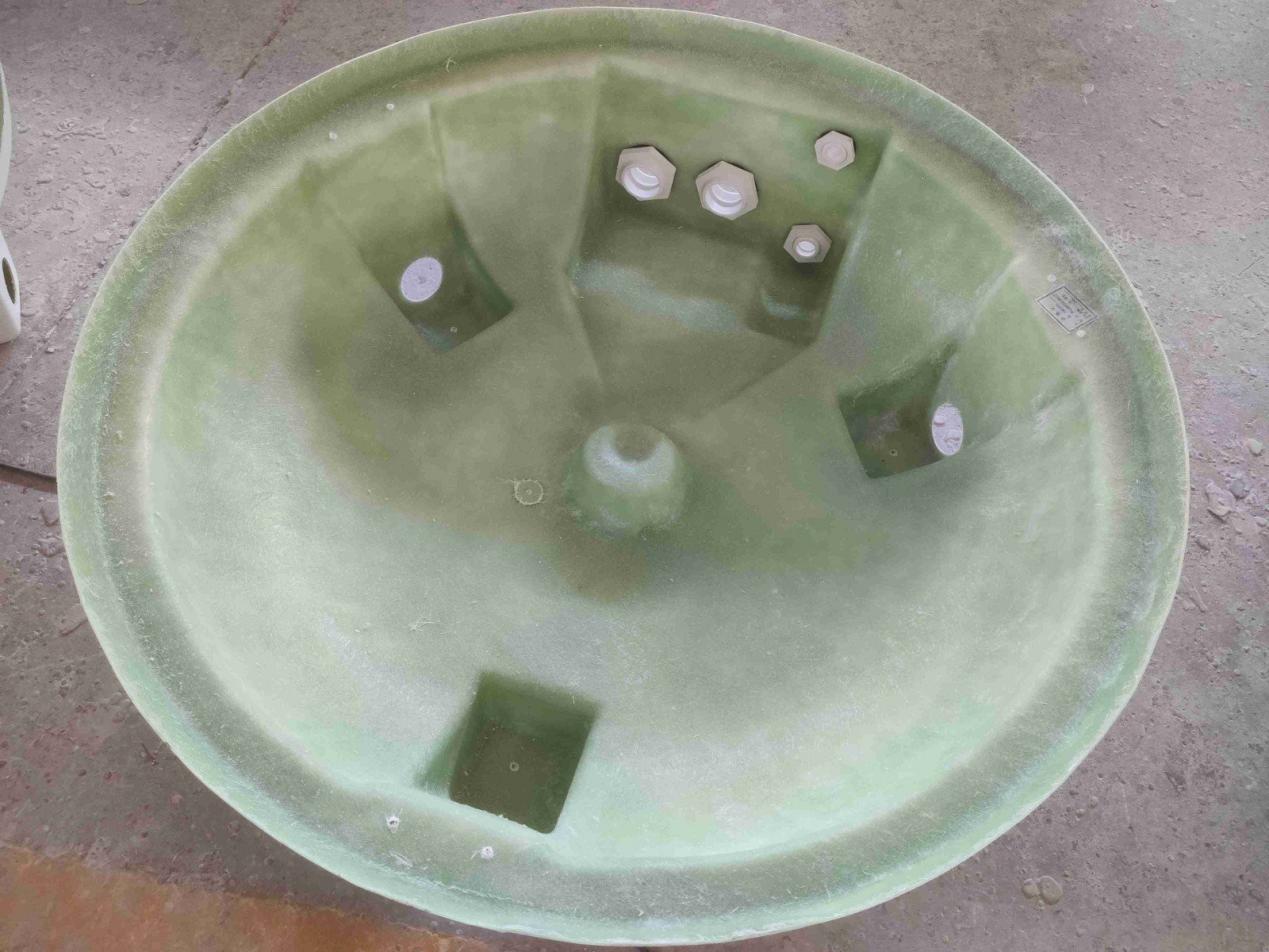

Bekken |
FRP |
||
|
Fan |
A.B.S |
||
|
Luchtinlaat |
FRP |
||
|
Film |
P.V.C |
toepassingen
1. Warmteafwijzing van het gekoeldwatersysteem
Gebruikt voor condensorwaterkoeling in gekoeldwatersystemen.
2. Industriële koelsystemen
Toegepast in fabriekskoelsystemen voor warmteafvoer van apparatuur.
3. Commerciële HVAC-installaties
Gebruikt in water-gekoelde HVAC-systemen voor koelprojecten in gebouwen.
Productie en levering
01
Gestandaardiseerde productie
Modulaire structuren en gestandaardiseerde componentconfiguraties verbeteren de productieconsistentie en leveringsstabiliteit.
02
Engineering Coördinatie
Ondersteunt project-zijcoördinatie voor leidingindeling, stroomconfiguratie en installatieomstandigheden.
03
Fabrieksinspectie
Elke eenheid ondergaat vóór levering een operationele en structurele inspectie om een stabiele montage en operationele staat te garanderen.
Vertrouwen en betrouwbaarheid
Industrie ervaring
Door de focus op de lange- termijn op koeltorensystemen en technische ondersteuning wordt een beter inzicht verkregen in de werkelijke operationele vereisten van het project.
Projectcoördinatie
Meer vertrouwd met de -installatieaansluiting op locatie, het matchen van pijpleidingen en de daadwerkelijke technische gebruiksvereisten, waardoor de aanpassingsdruk na aankomst van de apparatuur wordt verminderd.
Leveringscoördinatie
Productie- en verzendingsprocessen worden ingericht met meer aandacht voor de projectplanning en de voortgang van de installatie op locatie.
FAQ
Vraag 1: Welke informatie is nodig om het juiste model te selecteren?
Circulerende waterstroom voor koeling, inlaat-/uitlaattemperatuur, omgevingstemperatuur van de natte bol- en specificaties van de voeding.
Vraag 2: Hoe vaak moet de koeltoren worden onderhouden?
Regelmatige inspectie en reiniging van de vulling, driftvangers en waterdistributiecomponenten wordt aanbevolen om optimale koelprestaties te garanderen.
Vraag 3: Kan de koeltoren continu werken?
Ja, het is ontworpen voor continu industrieel koelbedrijf onder normale omstandigheden.
Vraag 4: Tegen welk niveau van omgevingsomstandigheden kan het bestand zijn?
Het ontwerp ondersteunt typische industriële buitenomstandigheden; Er moet rekening worden gehouden met lokale installatievereisten.
